日本三菱螯合树脂 DIAION CR11技术资料
文章出处： 人气：发表时间：2020-06-28
日本三菱螯合树脂 DIAION CR11技术资料

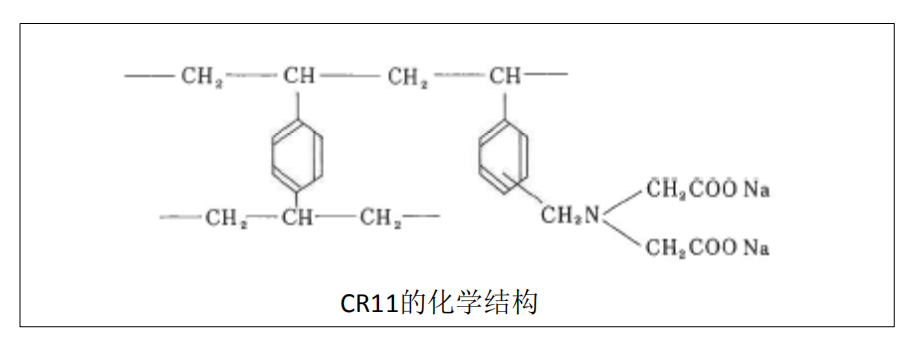

CR11的化学结构：
骨架为苯乙烯与二乙烯苯的共聚合物，活性基团为亚氨基二乙酸。

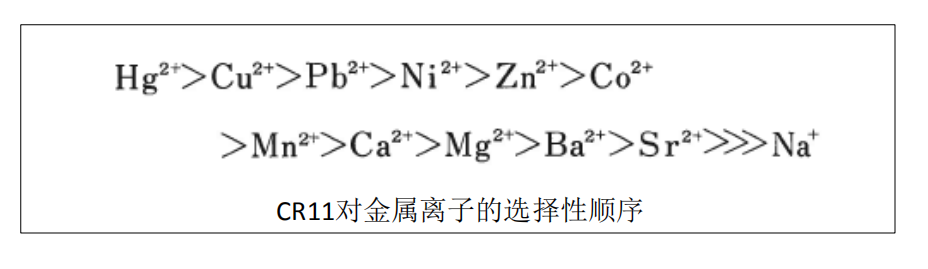

CR11的选择性：

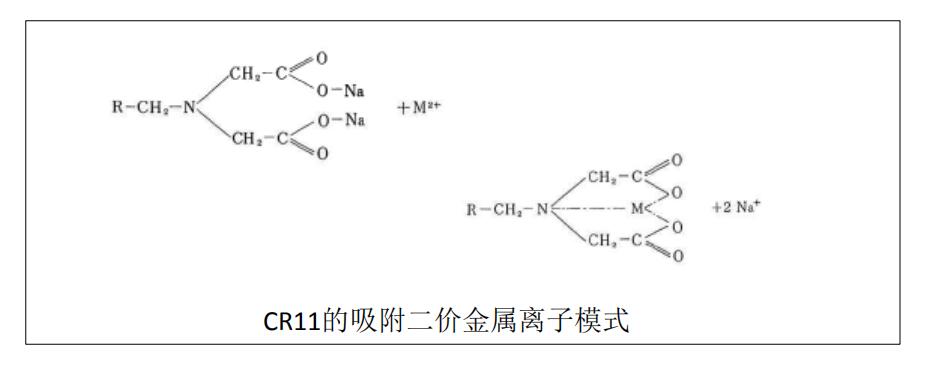

因与金属离子形成螯合键，和强酸性以及弱酸性阳离子交换树脂相比，选择性更高。CR11对二价金属离子的选择性高，所以可以应用于一价
离子和二价离子的分离。
CR11的物理性质：
1）外观：淡黄白色不透明球状颗粒
2）湿视密度：745g/L（参考值）
3）水分：55 – 65%
4）粒度：1180 – 355μm，＜355μm：不大于2%
5）有效粒径：0.35 – 0.55mm
6）均一系数：不大于1.6
7）使用温度：Na型：120℃，H型：80℃
CR11的化学性质：
1）活性基团：活性基团为亚氨基二乙酸，出厂型态为Na型
2）交换容量：Cu2+ ：≥0.5mmol/mL-R-Na （pH4.5）
3）有效pH范围：大约 1 – 5 （对象离子不同，有效pH范围就会不同）
4）稳定性：对酸、碱、有机溶剂稳定。Na型比H型更稳定。
CR11的性能及使用方法：
1）体积变化：
CR11根据其离子型态及溶液种类，树脂体积就会不同。
表1及表2说明离子型态和溶液种类对树脂体积的影响。
2）溶液pH的影响：
CR11与金属离子形成螯合键时，会受到溶液pH的影响。

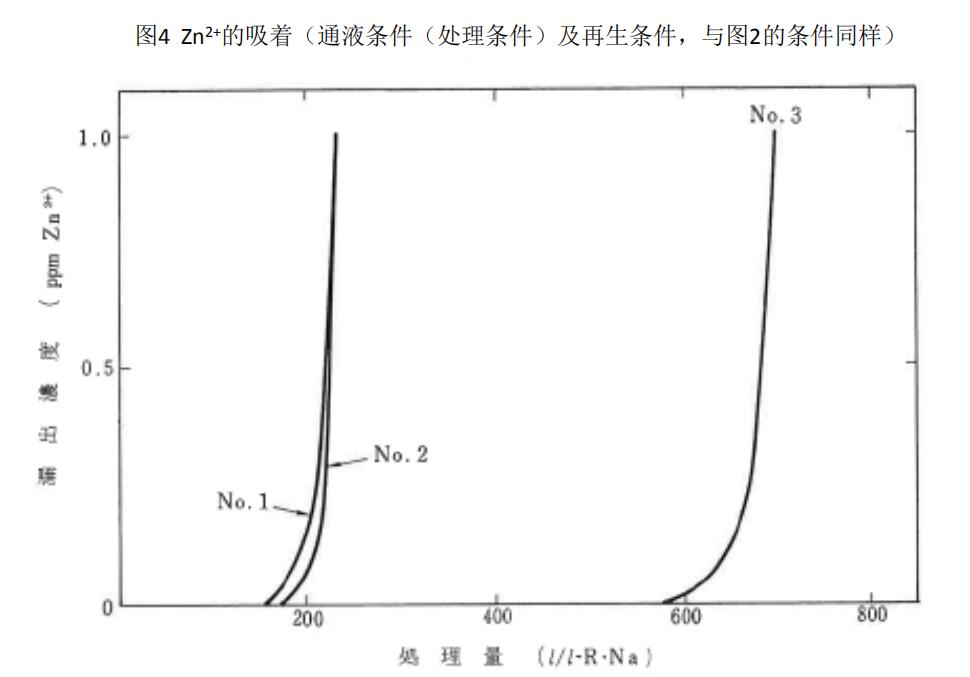

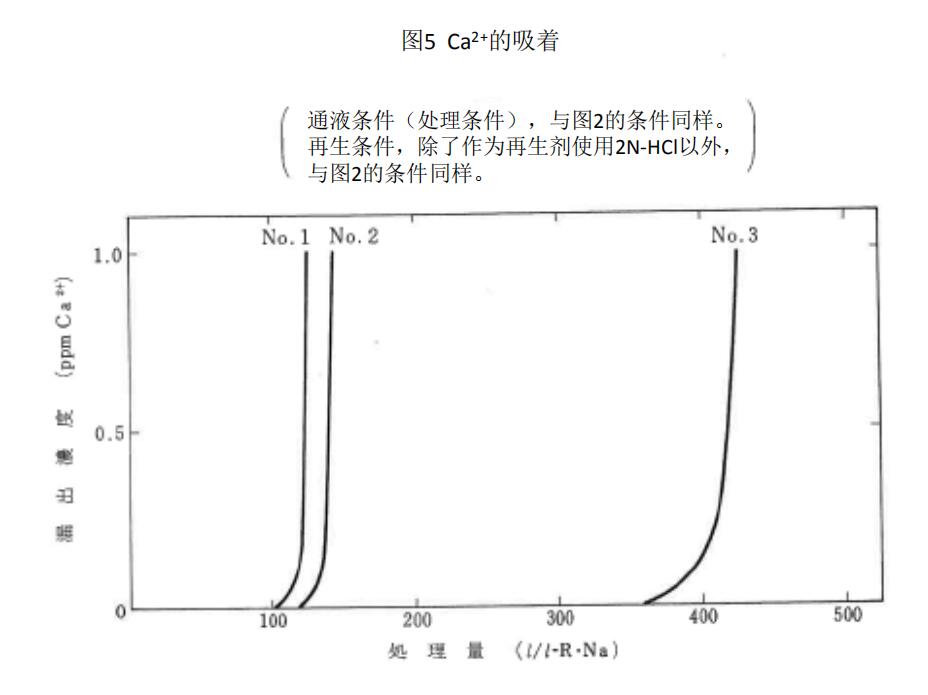

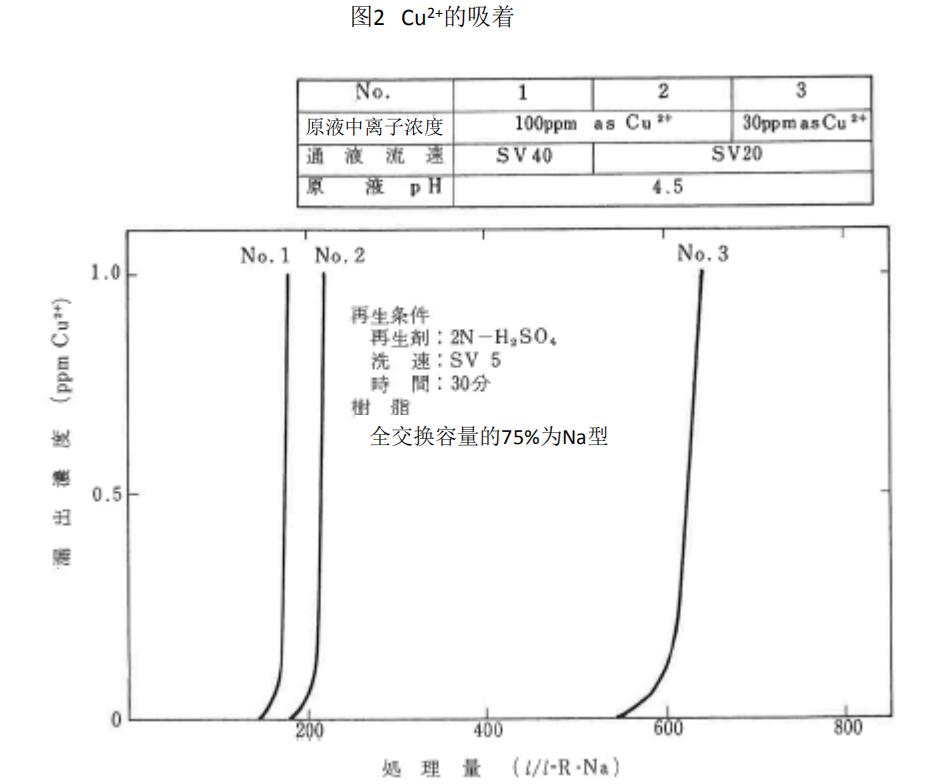

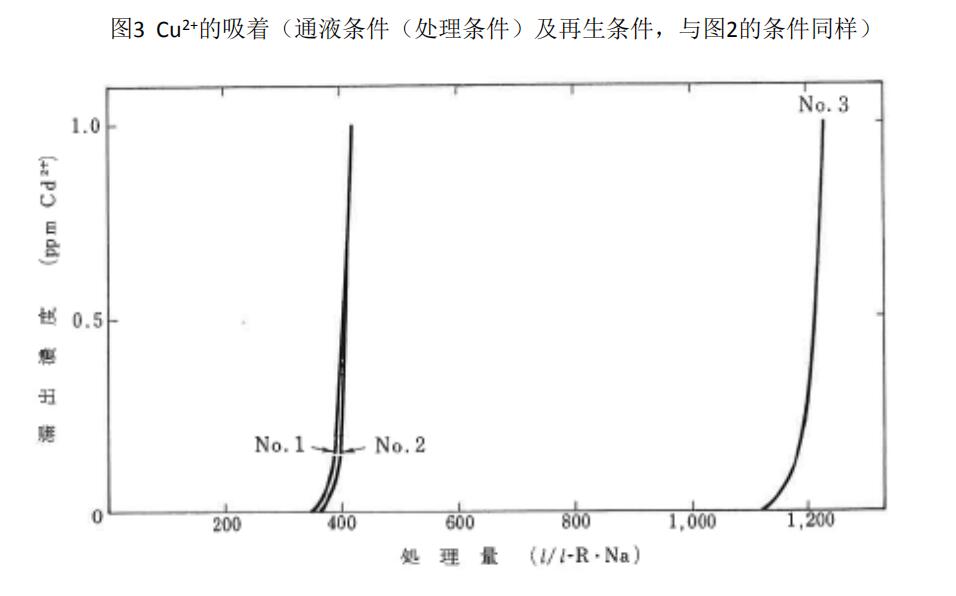

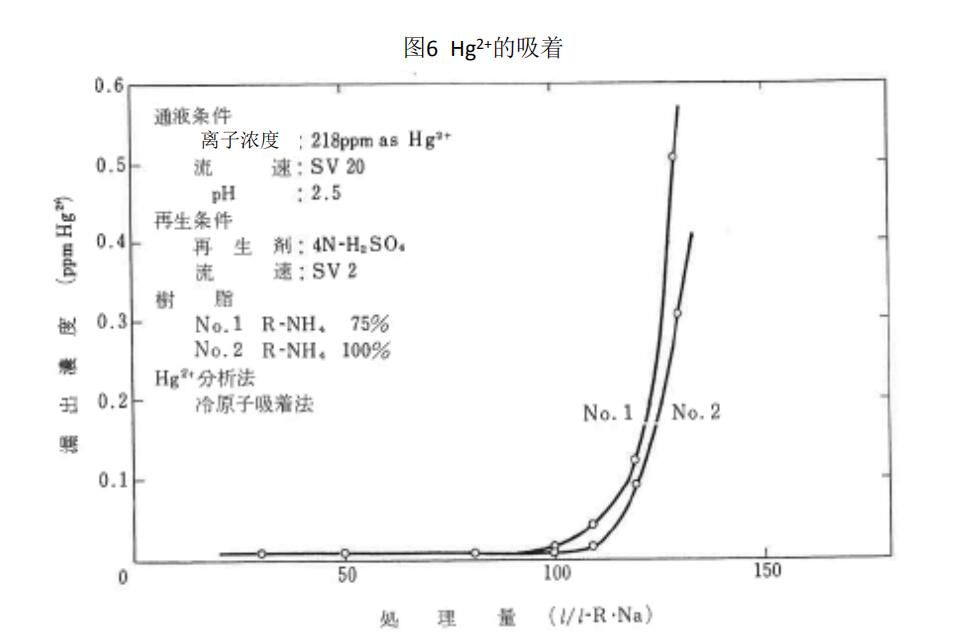

3）处理例（小规模实验的数据）
4）再生例：
吸附各种金属离子的CR11的再生实验结果，请见图11～图14。从图可见，通过使用1–4N的HCl或H2SO4，能把CR11再生。对Ca2+等碱土金属，应该用HCl（因与硫酸形成硫酸盐而会发生沉淀），对于重金属，使用H2SO4时再生效率高些。Hg2+以及3价离子（比如Cr3+Fe3+），因对于CR11的选择性非常高，所以要浓度较高的H2SO4进行再生。关于再生难度较高的Hg2+，作为再生液使用树脂体积3倍量的NH4Cl
（5%）- NH3（28%）混合液进行再生时能得到很好的效果。而且从再生废液中，通过蒸发干燥，可以回收金属状Hg。（专利申请中）
再生CR11时，根据对象离子的不同，需要选择适当的再生剂。
6）其他：
5）使用CR11时的注意事项：
用CR11而处理含金属离子的溶液时，要注意下述的事项。
- 被处理溶液含有的金属离子种类
- 要吸附的金属离子种类
- 预处理（要吸附的金属浓度过高时）
- 被处理溶液的pH值
- 树脂的pH值
- 通液流速等
6）其他：
- 如果溶液含有非对象的1价离子（Na+、K+等），对象离子的交换容量就会受影响，除去效率、回收率也会变动。
- 对象金属离子浓度过高时，如果直接用树脂吸附，每处理周期的处理量就会减少，从而再生频度和再生剂耗量会增加。为了避免这种情况，对溶液（原液）要进行预处理，而降低对象金属离子浓度。
- CR11在Na型或NH4型的状态使用时，物理及化学稳定性较高，而且与H型相比，螯合键的形成速度也高些。但在Na型的状态进行处理时，树脂层内部的pH值很高，因此在树脂层中会发生沉淀而影响通液性（流速、压差等）。出现这种问题时，采用H型树脂，用NaOH来调整树脂层内的pH，把它与溶液的pH值尽量一致。
- 流速，一般SV=20～40。（SV=1：1小时的通液量=树脂体积）
保存方法：置通风良好的阴凉干燥处。避免高温和0℃以下的低温。密封而防止干燥及异物的混入。推荐作为Na型保存。
更多资料可与日本三菱离子交换树脂代理（苏州练水环保工程设备有限公司）获取！谢谢！
更多资料可与日本三菱离子交换树脂代理（苏州练水环保工程设备有限公司）获取！谢谢！
同类文章排行
- 日本三菱水处理树脂
- 日本三菱电泳漆树脂有假货吗？
- 日本三菱电泳漆树脂
- 日本三菱核质级抛光树脂有哪些型号？
- DIAION日本三菱离子交换树脂
- 进口日本三菱树脂安全抵达并已进行消杀！通过核酸检测！
- 三菱化学之离子交换树脂
- 日本三菱螯合树脂DIAION CRBT03
- 日本三菱离子交换树脂中国区总代理
- 日本三菱离子交换树脂代理
